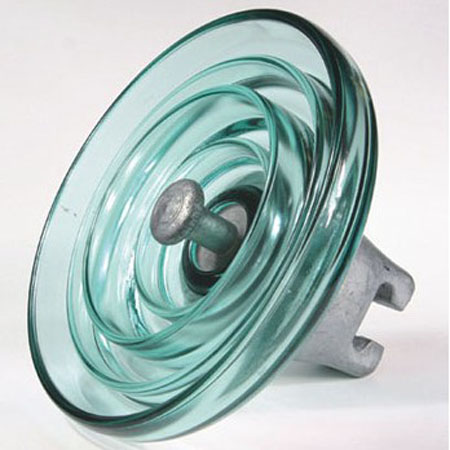

空气动力型悬式玻璃绝缘子
绝缘电阻合格的标准
(1)新装绝缘子的绝缘电阻应大于或等于500MΩ。
(2)运行中绝缘子的绝缘电阻应大于或等于300MΩ。
2.绝缘子劣化判定原则
(1)绝缘子绝缘电阻小于300MΩ，而大于240MΩ可判定为低值绝缘子。
(2)绝缘子绝缘电阻小于240MΩ可判定为零值绝缘子。
复合绝缘一般不采用本方法测试绝缘电阻。
主要技术参数表
|
产品型号 |
公称直径
D
mm |
结构高度
H
mm |
公称爬电距离
L
mm |
联接型式 |
机械破坏负荷
kN |
逐个拉伸负荷试验
kN |
工频湿耐受电压
kV |
雷电冲击耐受电压
kV |
冲击击穿电压
P.U |
工频击穿电压
kV |
无线电干扰
µV |
可见电晕脚 /帽
kV |
工频电弧试验 |
单片净重
kg |
|
通用代号 |
LXAY系列 |
FC系列 |
|
U70BP/127M |
LXAY-70 |
FC70D/127 |
380 |
127 |
365 |
16 |
70 |
35 |
45 |
90 |
2.8 |
130 |
50 |
18/22 |
20kA |
6 |
|
U70BP/146M |
LXAY1-70 |
FC70D/146 |
380 |
146 |
365 |
16 |
70 |
35 |
45 |
90 |
2.8 |
130 |
50 |
18/22 |
20kA |
6 |
|
U100BP/127M |
|
FC100D/127 |
380 |
127 |
365 |
16 |
100 |
50 |
45 |
90 |
2.8 |
130 |
50 |
18/22 |
20kA |
6.2 |
|
U100BP/146M |
LXAY-100 |
FC100D/146 |
380 |
146 |
365 |
16 |
100 |
50 |
45 |
90 |
2.8 |
130 |
50 |
18/22 |
20kA |
6.2 |
|
U120BP/127M |
|
FC120D/127 |
380 |
127 |
365 |
16 |
120 |
60 |
45 |
90 |
2.8 |
130 |
50 |
18/22 |
20kA |
6.3 |
|
U120BP/146M |
LXAY-120 |
FC120D/146 |
380 |
146 |
365 |
16 |
120 |
60 |
45 |
90 |
2.8 |
130 |
50 |
18/22 |
20kA |
6.3 |
|
U160BP/146M |
LXAY-160 |
FC160D/146 |
420 |
146 |
380 |
20 |
160 |
80 |
50 |
95 |
2.8 |
130 |
50 |
18/22 |
20kA |
7.9 |
|
U160BP/155M |
LXAY1-160 |
FC160D/155 |
420 |
155 |
380 |
20 |
160 |
80 |
50 |
95 |
2.8 |
130 |
50 |
18/22 |
20kA |
7.9 |
|
U210BP/170M |
LXAY-210 |
FC210D/170 |
420 |
170 |
380 |
20 |
210 |
105 |
50 |
95 |
2.8 |
130 |
50 |
18/22 |
20kA |
8.6 |
|
U240BP/170M |
LXAY-240 |
FC240D/170 |
420 |
170 |
380 |
24 |
240 |
120 |
50 |
95 |
2.8 |
130 |
50 |
18/22 |
20kA |
8.9 |
|
U300BP/195M |
LXAY-300 |
FC300D/195 |
420 |
195 |
380 |
24 |
300 |
150 |
50 |
95 |
2.8 |
130 |
50 |
18/22 |
20kA |
12.1 | |
