户外高压式
一、用途：
技术参数表
|
规格型号 |
额定电压
KV |
额定电流
A |
4S热稳定电流
(有效值)KA |
动稳定电流
(峰值)KA |
冲击耐压KV |
工频耐压KV |
|
相对地 |
断口间 |
相对地 |
断口间 |
|
HGW9-10/200A |
10 |
200 |
6.3 |
16 |
75 |
85 |
38 |
42 |
|
HGW9-10/400A |
10 |
400 |
12.5 |
31.5 |
75 |
85 |
38 |
42 |
|
HGW9-10/630A |
10 |
630 |
20 |
50 |
75 |
85 |
38 |
42 |
|
GW9-10/200A |
10 |
200 |
6.3 |
16 |
75 |
85 |
38 |
42 |
|
GW9-10/400A |
10 |
400 |
12.5 |
31.5 |
75 |
85 |
38 |
42 |
|
GW9-10/630A |
10 |
630 |
20 |
50 |
75 |
85 |
38 |
42 |
GW9系列户外高压隔离开关是单相交流50Hz高压开关设备,用于额定电压为10kV电力系统中,作为有电压无负荷的情况下接通或隔离电源之用，本隔离开关用绝缘钩棒进行操作。
二、使用环境：
a、海拔高度不超过1000米；
b、周围空气温度:上限+40℃,下限一般地区-30℃高寒地区-40℃；
c、风压不超过700Pa(相当于风速34m/s)；
d、地震烈度不超过8度；
e、无频繁剧烈震动场所；
f、普通型安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸气、化学性沉积、盐雾、灰尘及其它爆炸性、侵蚀性物质。防污型适用于重污秽地区,但不应有引起火灾及爆炸物质。
三、结构和工作原理：

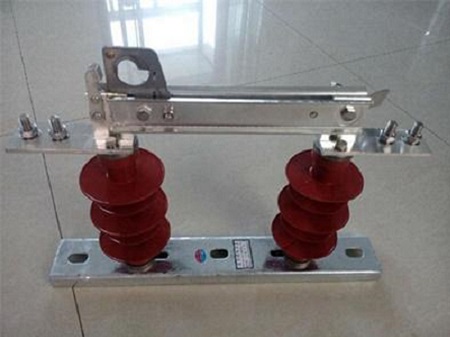

本隔离开关为单相式结构,每相由底架、支柱绝缘体、闸刀、触头等部分组成。闸刀侧面有调节接触压力的螺丝和压紧用的弹簧,上端装有固定拉扣和其相连的自锁装置,供绝缘钩棒进行分合闸之用。
本系列产品在结构上与未改进的产品比较具有接触面积大、接触电阻低、导电性能好、机械强度高等优点。
四、产品的安装：
本隔离开关一般采用倒装方式,也可以垂直或倾斜安装(动触头在下方),用M12D的螺栓将底架固定在横担上合适的位置,应方便在地面上用令克棒钩拉及合上闸刀,并确保操作时底架不会松动。进线应接到静触头侧,出线应接到动触头侧,三相开关之间应保持适当的距离,以免短路。
