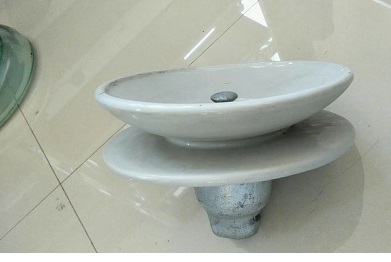

防污型悬式瓷绝缘子-沧州祥瑞电力绝缘子有限公司

产品型号		图号	公称结构高度 H mm	公称盘径 D mm	公称爬电距离 L mm	连接型式标记	额定机电破坏负荷 kN	逐个拉伸负荷 kN	工频耐受电压 kV		雷电冲击干耐受电压 kV	工频击穿电压 kV	无线电干扰电压		重量 kg
GB/T7253 -2005 新型号	JB9681 -1999 国内通用型号	图号	公称结构高度 H mm	公称盘径 D mm	公称爬电距离 L mm	连接型式标记	额定机电破坏负荷 kN	逐个拉伸负荷 kN	干	湿	雷电冲击干耐受电压 kV	工频击穿电压 kV	对地试验电压 kV	1MHz 最大无线电干扰电压 μV	重量 kg
U70BP/160D	XWP1-70	1	160	255	400	16B	70	35	80	42	120	120	10	50	5.8
U70BP/146D	XWP2-70	1	146	255	400	16B	70	35	80	42	120	120	10	50	5.7
U70CP/146D	XWP2-70C	2	146	255	400	16C	70	35	80	42	120	120	10	50	6.1
U70CN/146D U70CN/170D	XWP2-70T	3	146/ 170	255	400	16C	70	35	80	42	120	120	10	50	5.9
U70BP/160D U70BP/155D	XWP3-70	1	160/ 155	280	450	16B	70	35	80	42	120	120	10	50	7.1
U70BP/146D	XWP8-70	1	146	280	450	16B	70	35	80	42	120	120	10	50	7.1
U100BP/160D U100BP/155D U100BP/146D	XWP1-100	4	160/ 155/ 146	255	400	16B	100	50	80	42	120	120	10	50	7.1
U100BP/160D U100BP/155D	XWP2-100	4	160/ 155	280	450	16B	100	50	80	45	120	120	10	50	7.7
U100CP/160D	XWP2-100C	2	160	280	450	16C	100	50	80	45	120	120	10	50	7.7
U100BP/146D	XWP3-100	4	146	280	450	16B	100	50	80	45	120	120	10	50	7.7
U120BP/160D U120BP/155D	XWP2-120	4	160/ 155	280	450	16B	120	60	80	45	120	120	10	50	8.3
U120CP/160D	XWP2-120C	2	160	280	450	16C	120	60	80	45	120	120	10	50	8.3
U120BP/146D	XWP3-120	4	146	280	450	16B	120	60	80	45	120	120	10	50	8.3
U160BP/160D U160BP/155D U160BP/160D U160BP/155D	XWP1-160	5	160/ 155	280	400	20	160	80	80	45	130	120	10	50	9.2
U160BP/160D U160BP/155D U160BP/160D U160BP/155D	XWP2-160	5	160/ 155	300	450	20	160	80	80	45	130	120	10	50	10.2
U160BP/170D	XWP6-160	5	170	300	450	20	160	80	80	45	130	120	10	50	10.2
U210BP/170D	XWP-210	6	170	300	450	20/24	210	105	85	45	130	130	10	50	13
U210BP/170D	XWP3-210	6	170	350	525	20/24	210	105	90	50	135	130	10	50	13.5
U240BP/170D	XWP-240	6	170	350	525	24	240	120	90	50	135	130	10	50	14
U300BP/195D	XWP-300	6	195	330	480	24	300	150	85	47	130	130	10	50	15
