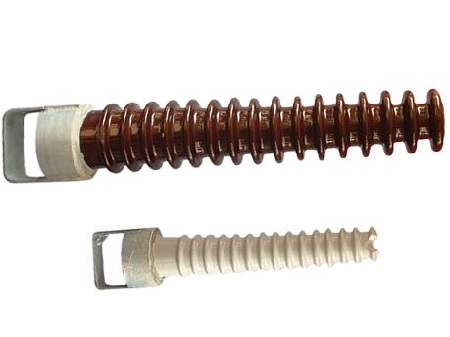

线路瓷横担绝缘子
线路瓷横担绝缘子
技术参数表
|
绝缘子型号 |
图号 |
主要尺寸 mm |
工频湿耐受电压
kV
（有效值） |
标准雷电冲击全波耐受电压
kV
（峰值） |
额定弯曲破坏负荷
kN |
|
线槽与安装孔中心距
L |
绝缘
距离
L1 |
线槽尺寸 |
安装尺寸 |
稳定孔直径
d2±0.5 |
安装
孔与
稳定
孔中
心距
a±1 |
最小公称爬电距离 |
|
GB/T21206-2007 |
JB/T8179-1999 |
L2 |
R |
孔直径
d1±
0.5 |
高度
h
≤ |
|
RA2.5ET165N |
S-10/2.5 |
1 |
390 |
315 |
22 |
11 |
18 |
14 |
6.5 |
40 |
320 |
45 |
165 |
2.5 |
|
RA2.5ET185L |
S1-10/2.5 |
440 |
365 |
380 |
50 |
185 |
|
（S2-10/2.5） |
（30） |
|
RA5.0ET165L |
S-10/5.0 |
2 |
400 |
320 |
28 |
14 |
140 |
11.0 |
40 |
360 |
45 |
165 |
5.0 |
|
（S1-10/5.0） |
（30） |
|
RA5.0ET250N |
S-35/5.0 |
580 |
490 |
22 |
40 |
700 |
85 |
250 |
|
|
（S1-35/5.0） |
（35） |
750 |
|
RA5.0ET265L |
S2-35/5.0 |
620 |
520 |
40 |
1120 |
100 |
265 |
|
|
（S3-35/5.0） |
（35） |
|
注：带括号的型号产品为过渡型产品，括号内的尺寸为过渡尺寸。 |
JB1383-75标准中的高压线路用瓷横担绝缘子：
表1 全瓷式瓷横担技术参数表
|
型号 |
图号 |
总长
L |
安装孔与线槽中心距离
l |
绝缘距离
l1 |
瓷件顶端直径
d |
瓷件最大棱径
D |
线槽宽度 |
安装孔 |
安装面 |
抗弯破坏负荷
kN |
工频湿闪络电压
kV |
50%全波冲击闪络电压
kV |
爬电距离
mm |
|
l2±2 |
R±2 |
直径d1+3-1 |
高度
h |
b |
l3 |
|
SC-185 |
1-1 |
400 |
340 |
315 |
45 |
75 |
22 |
/ |
18 |
68 |
45 |
60 |
2.5 |
50 |
185 |
320 |
|
SC-185Z |
1-2 |
400 |
340 |
315 |
45 |
75 |
/ |
11 |
18 |
68 |
45 |
60 |
2.5 |
50 |
185 |
320 |
|
SC-210 |
1-1 |
450 |
390 |
365 |
45 |
82 |
22 |
/ |
18 |
72 |
45 |
60 |
2.5 |
60 |
210 |
380 |
|
SC-210Z |
1-2 |
450 |
390 |
365 |
45 |
82 |
/ |
11 |
18 |
72 |
45 |
60 |
2.5 |
60 |
210 |
380 |
|
SC-280 |
1-1 |
600 |
530 |
490 |
60 |
110 |
26 |
/ |
22 |
90 |
50 |
80 |
3.5 |
100 |
280 |
600 |
|
SC-280Z |
1-2 |
600 |
530 |
490 |
60 |
110 |
/ |
13 |
22 |
90 |
50 |
80 |
3.5 |
100 |
280 |
600 |
表2 胶装式瓷横担技术参数表
|
型号 |
图号 |
总长
L |
安装孔与线槽中心距离
l |
绝缘距离
l1 |
瓷件顶端直径
d |
瓷件最大棱径
D |
线槽宽度 |
安装孔 |
稳定
孔
直径
d2
±
0.5 |
安装孔与稳定孔中心距
a±1.0 |
抗弯破坏负荷
kN |
工频湿闪络电压
kV |
50%全波冲击闪络电压
kV |
爬电距离
mm |
|
l2
±2 |
R
±2 |
直径d1
±0.5 |
高度
h |
|
S-185 |
2-1 |
470 |
390 |
315 |
45 |
75 |
22 |
/ |
18 |
14 |
6.5 |
40 |
2.5 |
50 |
185 |
320 |
|
S-185Z |
2-2 |
470 |
390 |
315 |
45 |
75 |
/ |
11 |
18 |
14 |
6.5 |
40 |
2.5 |
50 |
185 |
320 |
|
S-210 |
2-1 |
520 |
440 |
365 |
45 |
82 |
22 |
/ |
18 |
14 |
6.5 |
40 |
2.5 |
60 |
210 |
380 |
|
S-210Z |
2-2 |
520 |
440 |
365 |
45 |
82 |
/ |
11 |
18 |
14 |
6.5 |
40 |
2.5 |
60 |
210 |
380 |
|
S-280 |
3-1 |
670 |
580 |
490 |
60 |
115 |
26 |
/ |
22 |
140 |
11.0 |
40 |
5.0 |
100 |
280 |
700 |
|
S-280Z |
3-2 |
670 |
580 |
490 |
60 |
115 |
/ |
13 |
22 |
140 |
11.0 |
40 |
5.0 |
100 |
280 |
700 |
|
S-380 |
3-1 |
900 |
800 |
700 |
70 |
135 |
26 |
/ |
22 |
150 |
13.0 |
50 |
5.0 |
160 |
380 |
1060 |
|
S-380Z |
4 |
900 |
800 |
700 |
70 |
150 |
/ |
13 |
22 |
150 |
13.0 |
50 |
5.0 |
160 |
380 |
1060 |
|
S-450 |
3-1 |
1020 |
920 |
820 |
70 |
135 |
26 |
/ |
22 |
150 |
13.0 |
50 |
5.0 |
180 |
450 |
1250 |
|
S-450Z |
4 |
1020 |
920 |
820 |
70 |
150 |
/ |
13 |
22 |
150 |
13.0 |
50 |
5.0 |
180 |
450 |
1250 |
|
S-610 |
5 |
1385 |
1265 |
1150 |
70 |
175 |
26 |
/ |
26 |
175 |
13.0 |
50 |
5.0 |
250 |
610 |
1760 |
